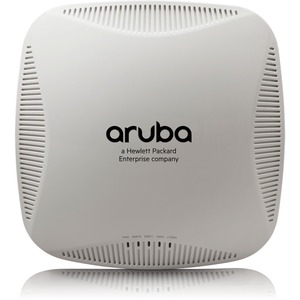

ESPECIFICACIONES DE LA SERIE AP-220

• AP-225 y IAP-225
  • Bandas de radio de 2,4 GHz (600 Mbps máx.) y 5 GHz (1,3 Gpbs máx.), cada una de ellas con MIMO 3x3 y tres antenas omnidireccionales de inclinación inferior integradas
• AP-224 y IAP-224
  • Bandas de radio de 2,4 GHz (600 Mbps máx.) y 5 GHz (1,3 Gpbs máx.), cada una de ellas con MIMO 3x3 y tres conectores de antenas externas diplexadas combinados

ESPECIFICACIONES DE BANDA DE RADIO INALÁMBRICA

• Tipo de AP: para interiores, radio dual, de 5 GHz 802.11ac y 2,4 GHz 802.11n
  • Además de velocidades de datos de 802.11n, la radio de 2,4 GHz admite velocidades de datos 802.11ac mediante modulación 256-QAM. Esto ofrece a los clientes compatibles con TurboQAM un 33 % de aumento del rendimiento sobre la máxima velocidad de datos soportada.
• La opción de radio dual configurable por software admite 5 GHz y 2,4 GHz
• MIMO 3×3 con tres flujos espaciales y una velocidad de transmisión de datos inalámbricos de hasta 1,3 Gbps
• Bandas de frecuencia compatibles (existen restricciones específicas según el país):
  • De 2,4000 GHz a 2,4835 GHz
  • De 5,150 a 5,250 GHz
  • De 5,250 a 5,350 GHz
  • De 5,470 a 5,725 GHz
  • De 5,725 a 5,850 GHz
• Canales disponibles: depende del dominio normativo configurado
• La selección de frecuencia dinámica (DFS) optimiza el uso del espectro de RF disponible
• Tecnologías de radio compatibles:
  • 802.11b: Espectro ensanchado por secuencia directa (DSSS)
  • 802.11a/g/n/ac: Multiplexación por división de frecuencias ortogonales
  • 802.11n/ac: MIMO 3x3 con hasta tres flujos espaciales
• Tipos de modulación compatibles:
  • 802.11b: BPSK, QPSK, CCK
  • 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM
  • 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
• Potencia de transmisión: Configurable en incrementos de 0,5 dBm
• Potencia de transmisión (limitado por los requisitos normativos locales) máxima (agregada, conducida total):
  • Banda de 2,4 GHz: +23 dBm
  • Bandas de 5 GHz: +23 dBm
• La coexistencia celular avanzada (ACC) sirve para lidiar con éxito con las interferencias procedentes de sistemas celulares
• La combinación de tasa máxima (MRC) permite lograr un mejor rendimiento del receptor
• Diversidad por retardo cíclico (CCD) para mejorar el rendimiento de la RF de enlace descendente
• Intervalo de guarda breve para canales de 20 MHz, 40 MHz y 80 MHz
• Código de bloqueo espacio temporal (STBC) para un mayor alcance y una mejor recepción
• Comprobación de paridad de baja densidad (LDPC) para una corrección de errores más eficaz y un mayor rendimiento
• Formación del haz de transmisión (TxBF) para aumentar la fiabilidad del envío de la señal
• Velocidades de datos compatibles (Mbps):
  • 802.11b: 1, 2, 5,5, 11
  • 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
  • 802.11n: 6,5-450 (MCS0-MCS23)
  • 802.11ac: 6,5-1.300 (de MCS0 a MCS9, NSS = de 1 a 3)
• Compatibilidad de alto rendimiento (HT) 802.11n: HT 20/40
• Compatibilidad con 802.11ac de muy alto rendimiento (VHT): VHT 20/40/80
• Agregación de paquetes 802.11n/ac: A-MPDU, A-MSDU

ALIMENTACIÓN

• Consumo de potencia del AP en el peor escenario posible (excluida la potencia consumida por un dispositivo USB que haya conectado):
  • En modo restringido (PoE): 13,5 vatios
  • En modo no restringido (PoE): 17 vatios
  • En modo no restringido (CC): 15,5 vatios
• Las fuentes de alimentación se venden por separado
• Fuente CC directa: 12 VCC nominales, +/- 5%
• Alimentación a través de Ethernet (PoE): Fuente de 48 VCC (nominales) compatible con 802.3af o 802.3at
• PoE de modo eficiente: ahorro de energía con 802.3af PoE y funcionalidad limitada a 2,4 GHZ
  • Puerto USB desactivado
  • Segundo puerto Ethernet desactivado
  • Radio de 2,4 GHz 802.11n en 1x3: modo 1SS
• Funcionalidad no restringida con 802.3at PoE+

OTRAS INTERFACES

• Dos interfaces red Ethernet 10/100/1000BASE-T (RJ-45)
  • Detección automática de velocidad de conexión y MDI/MDX
  • PoE-PD: 48 VCC 802.3af PoE o 802.3at PoE+
• Interfaz de alimentación CC; acepta conector circular de centro positivo de 1,7/4,0 mm y una longitud de 9,5 mm
• Puerto USB 2.0 (conector del tipo A)
• Interfaz de consola de serie (RJ-45, niveles TTL)
• Indicadores visuales (LED):
  • Estado de alimentación/sistema
  • Estado de enlace de Ethernet (2x; ENET0, ENET1)
  • Estados de radio (dos; RAD0, RAD1)
• Ranura de seguridad Kensington
• Botón de restablecimiento

ANTENAS

• AP-224: tres conectores RP-SMA para antenas de banda dual externas
• AP-225: seis antenas omnidireccionales integradas MIMO 3x3 con ganancia de antena máxima de 3,5 dBi a 2,4 GHz y 4,5 dBi a 5 GHz. Las antenas integradas están optimizadas para un montaje de AP-225 en techo con orientación horizontal.

MONTAJE

• Incluidos con el AP:
  • Soportes de montaje (2) para instalación en raíl para azulejo de techo de 9/16 pulgadas o 15/16 pulgadas y barra en T
• Kits de montaje opcionales:
  • AP-220-MNT-C2: el kit de montaje del AP Aruba de la serie 220 contiene dos adaptadores de raíl para montaje en techo para raíles de la marca Interlude y Silhouette.
  • AP-220-MNT-W1: el kit de montaje del AP Aruba de la serie 220 contiene un soporte de montaje para su instalación en techo/pared sobre superficie plana.
  • AP-220-MNT-W2: el kit de montaje del AP Aruba de la serie 220 contiene un anclaje de montaje para su instalación en techo/pared sobre superficie plana

CARACTERÍSTICAS MECÁNICAS

• Dimensiones/peso (unidad, sin incluir los accesorios de montaje):
  • 203 mm (ancho) x 203 mm (largo) x 54 mm (alto), 8,0 “ (ancho) x 8,0” (largo) x 2,1” (alto)
  • 750 g
• Dimensiones/peso (para su envío):
  • 315 mm (ancho) x 265 mm (largo) x 100 mm (alto), 12,4 “ (ancho) x 10,4” (largo) x 3,9” (alto)
  • 1.250 g

CARACTERÍSTICAS AMBIENTALES

• Funcionamiento:
  • Temperatura: 0 °C - 50 °C
  • Humedad: 5% — 93 % sin condensación
• Intervalo de temperaturas de almacenamiento y transporte:
  • Temperatura: -40 °C - 70 °C

NORMATIVA

• FCC/Industry of Canada
• Marca CE
• R&TTE Directiva 1999/5/EC
• Directiva sobre equipos de baja tensión 2006/95/EC
• EN 300 328
• EN 301 489
• EN 301 893
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2

• Para obtener más información sobre normativas y aprobaciones aplicables específicamente a su país, consulte a su representante de Aruba.

NÚMEROS DE MODELO REGULATORIOS

• AP-224 y IAP-224: APIN0224
• AP-225 y IAP-225: APIN0225

CERTIFICACIONES

• CB Scheme Safety, cTUVus
• Clasificación UL2043 plena
• Certificación Wi-Fi Alliance 802.11a/b/g/n/ac

NÚMEROS DE MODELO REGULATORIOS

• AP-224 y IAP-224: APIN0224
• AP-225 y IAP-225: APIN0225

CERTIFICACIONES

• CB Scheme Safety, cTU Vus, Certificación Wi-Fi Alliance 802.11a/b/g/n/ac

GARANTÍA

• Garantía limitada de por vida de Aruba

VERSIONES MÍNIMAS DEL SOFTWARE

• ArubaOS™ 6.3.0.0Aruba Instant 4.0.0.0
